AS型撕裂式潛水排污泵是永嘉泉達泵閥制造有限公司采用德國ABS公司先進的技術，特別適用于輸送含有堅硬固體、纖維物的液體，以及特別臟、粘和滑的液體,。AS型撕裂式潛水排污泵主要部件由葉輪、泵體、底座、潛水電機組成。我公司生產的水泵軸和電機軸是同一根軸，由于撕裂式潛水排污泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。所有撕裂式潛水排污泵均裝有經調整好的撕裂機構，因此能將污水中長纖維、袋、帶、草、布條等撕裂后排出。因此，在污水中工作不會堵塞，運行極其可靠,產品執行JB/5118-2001《污水污物潛水電泵》標準。

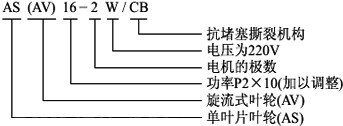

AS撕裂潛水排污泵型號意義：
AS撕裂潛水排污泵技術參數：
流量：15-145m3/h；
揚程：4-25m；
轉速：1450-2900r/min；
口徑：φ76-φ152；
溫度范圍：-15-+40℃；
工作壓力：≤1.0Mpa。
AS撕裂潛水排污泵產品特點：
1、采用優秀的水力模型，使泵的排污能力強，無堵塞。
2、撕裂機構能夠把纖維狀物質撕裂、切斷，然后順利排放，無需在泵上加濾網。
3、結構緊湊，體積小，重量輕，移動方便，安裝簡單，可減少工程造價。
4、能夠在全揚程范圍內運行，而電機不會過載。
5、雙導軌自動安裝，檢修方便，人不必進出污水池。
6、配備全自動保護控制箱對產品的漏電、漏水以及過載等進行了有效保護，提高了產品的安全性和可靠性。
7、配備浮球開關可以根據所需的水位變化，自動控制泵的啟動與停止，無需專人看管。

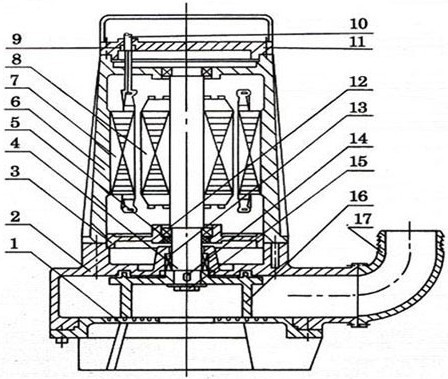

AS撕裂潛水排污泵結構圖：
|
|
1
|
底座
|
10
|
電纜
|
|
2
|
泵體
|
11
|
上蓋
|
|
3
|
軸承體
|
12
|
軸承
|
|
4
|
軸
|
13
|
機械密封
|
|
5
|
唇型密封
|
14
|
平鍵
|
|
6
|
電機殼
|
15
|
葉輪螺母
|
|
7
|
定子鉄芯
|
16
|
葉輪
|
|
8
|
轉子鐵芯
|
17
|
彎管
|
|
9
|
進線密封
|
|
|
AS撕裂潛水排污泵產品用途：
1、工廠、商業嚴重污染廢水的排放；
2、城市污水處理廠排水系統；
3、住宅區的污水排放；
4、人防系統排水；
5、醫院、賓館等的污水排放；
6、市政工程、建筑工地。
AS撕裂潛水排污泵性能參數：
|
型號
|
流量
|
揚程
|
電機功率
|
轉速
|
額定電壓
|
額定電流
|
配用膠管內徑
|
自耦裝置
|
重量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(V)
|
(A)
|
mm
|
|
AS10-2W/CB
|
15
|
4
|
1.1
|
2850
|
220
|
5.65
|
76
|
80GAK
|
30
|
|
AS10-2CB
|
15
|
4.5
|
1.1
|
2850
|
380
|
2.9
|
76
|
80GAK
|
30
|
|
AS16-2CB
|
29
|
7.6
|
1.5
|
2850
|
380
|
3.5
|
76
|
80GAK
|
33
|
|
AS30-2CB
|
42
|
11
|
3
|
2850
|
380
|
6.4
|
76
|
80GAK
|
40
|
|
AS55-2CB
|
45
|
13
|
5.5
|
2900
|
380
|
11.1
|
127
|
100GAK
|
165
|
|
AS55-4CB
|
100
|
7.5
|
5.5
|
1450
|
380
|
11.6
|
152
|
150GAK
|
180
|
|
AS75-2CB
|
60
|
18
|
7.5
|
2900
|
380
|
15.0
|
127
|
100GAK
|
185
|
|
AS75-4CB
|
145
|
10
|
7.5
|
1450
|
380
|
15.4
|
152
|
150GAK
|
200
|
|
AV14-4
|
22
|
5.8
|
1.5
|
1450
|
380
|
3.5
|
76
|
80GAK
|
33
|
|
AV55-2
|
30
|
20
|
5.5
|
2900
|
380
|
11.1
|
76
|
100GAK
|
165
|
|
AV75-2
|
30
|
25
|
7.5
|
2900
|
380
|
15.0
|
76
|
100GAK
|
200
|
AS撕裂潛水排污泵運輸注意事項：
1．決不允許用AS型撕裂式潛水排污泵的電纜起吊或懸掛水泵。在搬運或懸掛水泵時，可用帶鉤的鏈條鉤在把手上或上蓋的吊環上。
2．在移動使用時，出水軟管可用標準軟管接頭，接在水泵的出水彎管上。固定使用時，可以用一節軟管和接頭，把撕裂式潛水排污泵接在固定的管道上。
3．撕裂式潛水排污泵不能放在污水的出口處。當水泵座放在泥地上或浮沙土上，水泵由于震動，產生下陷。在這種情況下，建議將水泵懸置起來或放在一個較大的底板上。
4．如果撕裂式潛水排污泵仍在運轉或浸在水里，在0℃以下的氣溫時，可以繼續使用。 、
5．出水管內徑應符合規定的要求。對于輸送距離較長的，可適當減內徑，但易引起堵塞，降低輸送效率，不經濟。
6．在污水中使用的撕裂式潛水排污泵，在機殼周圍堆積了泥漿、雜物等。這樣降低了傳熱的速度，使泵的內部溫度上升，縮短定子的使用壽命，造成無緣無故的跳閘，所以在污水液位抽吸至最低之后，用軟管沖洗泵。
7．撕裂式潛水排污泵潛水電機使用油脂或潤滑油進行潤滑。由于密封磨損，油脂和潤滑油會漏出，和水泵所抽的液體混在一起。這時，請趕快將泵送至本廠修理部門或委托維修點，更換密封，以免將水泵電機燒壞。
8．未切斷電源時，不得移動撕裂式潛水排污泵。人不得在泵抽水時接觸泵四周的水源，以防止泵萬一漏電，又無地面漏電斷流器裝置時，造成觸電事故。
9．潛水電泵安裝以后，·不能長期浸在水申不用，建議每周至少運轉4小時以檢查其功能和適應性，或提起放在干燥處備用。
AS撕裂潛水排污泵使用注意事項：
在AS型撕裂式潛水排污泵啟動之前，應由一名合格的電工對該系統進行檢查。確保采取下述各項所要求的電器保護措施。
1．AS型撕裂式潛水排污泵在運轉前，應用O～500V兆歐表檢查電機定子繞組對地絕緣電阻，最低不得小于0．5兆歐。
2．電源電壓一定要在銘牌上標出的額定電壓±5％的范圍內，電源電壓升高值不允許超過額定電壓的10％。如果電源離水泵使用的地方距離較遠時，電纜的截面積應當加粗，接頭盡可能少些，否則會使電壓下降太多，且電纜接頭處，應作密封防水處理，以防從此處漏水進入。
3．四芯電纜中，帶有符號“”者為接地線(一般為綠黃雙色線)，為了保證使用時安全，必須將接地線接牢，并比其他線長50mm~，
4．在有條件時，電器保護裝置可包括：接地保護器、地面漏電斷流器等。但是，在任何情況下，都必須裝有和水泵額定電流值相符的慢熔保險熔斷絲。
5．電器控制裝置應防潮，并安裝在防潮的區域。電纜的安放應注意不要使其堵在泵的吸入口處。
6．檢查轉子轉動方向。
使用三相電源水泵時，在泵初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低水泵的效率，并會損壞水泵，造成葉輪脫落。
為測定轉子轉動方向，水泵在最終安裝之前，應舉高并作簡單地啟動。符合下列情況，轉子(即電機)轉動方向是正確的。
口、從撕裂式潛水排污泵的頂部向下看時，泵在啟動瞬間轉動方向和轉子傳動方向相反。
口、從底部向上看撕裂式潛水排污泵的吸入口，葉片按逆時針方向旋轉。
如幾臺撕裂式潛水排污泵連到一個控制器上，各臺泵必須單獨進行檢查。
如果旋轉方向不正確，可以交換控制器上三相線中任意兩根線的位置，就能改變轉動方向。
AS撕裂潛水排污泵維修與保養：
AS型撕裂式潛水排污泵產品可靠，性能優良。每臺在出廠前，有最大的耐用性。然而，為了保證水泵的使用壽命。
1．底座蓋板的調整都認真地進行了最終檢驗。永久潤滑的滾珠軸承使水泵具建議進行定期的檢查和保養。在有磨損的介質中長期使用之后，葉輪和底座蓋板之間的間隙可能增大。拆掉電源，松開固定螺絲，旋轉蓋板，便可以將間隙調整到原來的狀態(0.3～0.5mm)。
2．清洗：
為防止撕裂式潛水排污泵在不用時，內部積有雜質，可用泵抽清潔的水來清洗水泵。水泵長期不用，應置于干燥處，并注意防凍。
3．注油與換油
AS型撕裂式潛水排污泵的油室在出廠包裝前，已注入適量的潤滑油。該油應每年進行更換。
換油應按下列方法進行：
把撕裂式潛水排污泵放置好，使得油室螺塞(位于出水口內側)朝下，擰松螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入適量的油(約70～80％)，換一個新的0型圈，將螺塞旋緊。
如果油中發現有水(奶狀乳化液)，按規定沖洗油室并重新裝油，裝緊帶新的0形圈的螺塞。三個星期后必須重新檢查一次，如果油又變成乳狀液，機械密封件應進行檢查。必要時應更換(于我廠維修部接洽)。如果自己更換密封孔，須做氣密試驗。(空氣壓力0.5公斤／厘米2)
潤滑油：10[#]機械油
4．運轉故障
萬一運轉發生故障，不能確定原因，并且按后面提出的排除故障方法仍不能解決時，請不要采取臨時湊的
辦法，也不要私自亂拆亂修，而應與我廠維修部門聯系。
這一點尤其適用于由于控制部分中過流斷路而引起的反復跳閘現象。
