離心泵可能需要并聯操作來滿足可變需求，例如洪水控制，或滿足發生的臨時條件，例如在不間斷過程中更換泵時。

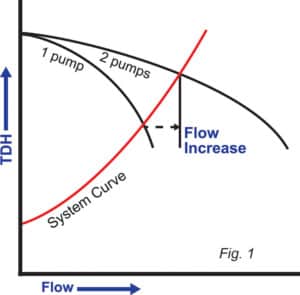

圖 1 說明了單一操作與并行操作的特性。
35a-圖-1
在任何給定的總動態揚程 (TDH) 下，并聯運行的兩個相同的泵能夠產生兩倍于單個泵的流量。然而，系統中實現的實際流量取決于系統曲線與泵曲線的交點。除非系統曲線是可變的，否則流量增加可能不會那么顯著。
例如，假設有一組固定噴嘴，其中系統阻力是純摩擦的，并且僅作為流量變化的結果而變化。當引入第二個泵時，系統中的阻力會隨著流量的增加而增加。

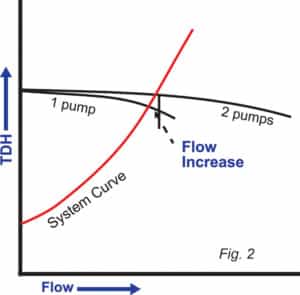

流量只會增加到系統曲線與雙泵曲線相交的位置，如圖 2 所示。
35a-圖-2
流量增加量不僅取決于系統曲線，還取決于泵曲線的陡度。具有平坦曲線的泵將比具有陡峭曲線的泵具有更少的 TDH 分離，因此將具有更少的流量變化。
消防泵裝置是具有可變系統曲線的系統示例。圖 3 說明了這一點。每次激活額外的噴嘴時，系統阻力都會降低。這會導致系統曲線移動到泵曲線上的更高流量，從而增加泵上的 kW 負載并減少可用的 TDH 量。
35a-圖-3
最終，隨著更多噴嘴上線，可能需要啟動另一個消防泵以維持系統壓力。
連續上升的 TDH 曲線
泵規格通常規定泵具有持續上升的揚程曲線以關閉。某些泵的特點是揚程曲線隨著流量接近關閉而下降。
這種特性在特定速度低于 30（Ns~1550 美制單位）的泵中非常普遍。當與其他泵并聯運行時，具有下垂關閉特性的曲線可能會遇到負載分配問題。

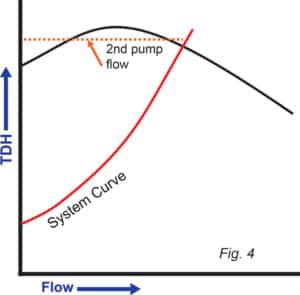

在圖 4 中，系統曲線和 TDH 曲線在大于關閉 TDH 值的 TDH 和低于曲線的最大 TDH 的 TDH 處相交。當?shù)诙€泵啟動時，流量將僅增加到 TDH 與系統壓力匹配的第一個點。
35a-圖-4
由于第一個泵的運行 TDH 點被另一個較低流量的泵所反映，第二個泵的流量不會增加超過低流量點。充其量，泵將不均勻地分擔負載，第二個泵以較低的效率運行。
更糟糕的是，第二個泵可能在低于其最小允許設計流量的情況下運行，從而導致設備損壞并可能對人員造成傷害。

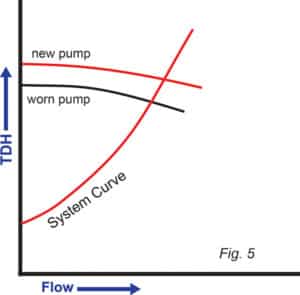

當一個泵磨損時，可能會出現類似的情況。這在圖 5 中有所提及。隨著泵的磨損，在任何給定流速下產生的 TDH 量都會減少。如果新泵與系統曲線的交點并聯在磨損泵的關閉TDH之上，它將迫使磨損泵進入關閉狀態。
35a-fig5
并聯運行的泵之間的負載分配問題可能會增加磨損、縮短密封和軸承壽命、降低運行效率并限制過程操作。在沒有任何流量測量能力的情況下，并聯運行的泵之間的不均勻性能分布比檢測更容易避免。
為并聯運行和泵性能監控選擇適當?shù)谋檬潜苊庳?fù)載分配問題和維持運行良好的并聯泵安裝的最佳工具。
不匹配泵的并聯運行 當泵并聯運行時，任何給定 TDH 點的流量都是相加的。在具有相同運行特性的泵的情況下，流量將加倍。
例如，兩個泵在 50 M TDH 時的容量為 100 M3/hr，在 50 M TDH 時的總?cè)萘繛?200 M3/hr。
同樣，系統曲線不會改變，因此在使第二臺泵并聯時發生的實際流量變化由特性曲線與系統曲線的交點確定。如圖 2 所示。
當一臺泵與另一臺具有不同運行特性的泵并聯運行時，相同的規則適用于相同的泵；對于兩個泵共有的任何 TDH，流量特性將是累加的。
如果一個泵表現出較低的關閉 TDH 特性，它將在關閉狀態下運行，直到主導泵在其曲線上移動足夠遠，以至于其 TDH 低于具有較低揚程的泵的關閉 TDH（圖 5 ）。
這里的危險在于系統-泵的相互作用。如果系統曲線與特性曲線相交的 TDH 高于弱泵關斷流量，弱泵將被迫關斷運行，可能發生嚴重故障。

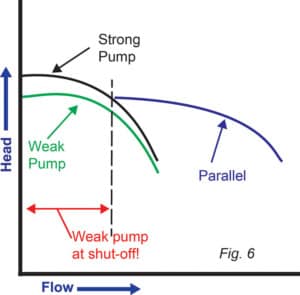

在圖 6 中，當系統曲線交點在垂直虛線的左側時，弱泵將存在零流量情況。
35a-圖6
作為一般規則，最好為任何設計為并聯運行的泵安裝流量測量。如果沒有流量測量，很難確定兩臺泵之間的負載分配情況。
電機功率通常是一個有問題的流量指標，因為許多功率曲線非常平坦，并且在流量的相對較大變化下顯示負載的微小變化。
此外，當磨損確實發生時，即使性能下降，功耗也可能保持相對恒定。這是由于泵操作員看不到泵效率的降低 |
